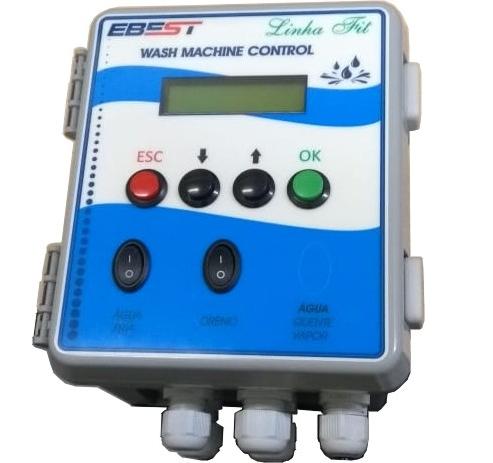

Automação Para Máquinas de Lavar (Linha FIT)

Especificações Técnicas

Principais Características de Hardware

Este módulo foi especialmente desenvolvido para automatizar máquinas de lavar sem centrifugação e com a possibilidade de manter as funções manuais preservadas. Consiste de um sistema com 6 entradas digitais configuráveis, podendo lhes ser atribuídas quaisquer uma destas funções:

1. Emergência;
2. Porta Aberta;
3. Dosador em uso;
4. Nível Baixo;
5. Nível Médio;
6. Nível Alto;
7. Dreno fechado (Para sincronismo de sistemas com fuso).

1 entrada de pressão via sensor, incluso em todos os modelos para definir os níveis baixo, médio e alto.

11 saídas digitais, sendo:

• 5 saídas a relé destinadas exclusivamente a dosadores;
• 1 saída exclusiva para sirene, já inclusa no módulo;
• 5 saídas configuráveis, podendo lhes ser atribuídas qualquer uma das seguintes funções:
• Sexto dosador;
• Ligar Motor;
• Água Fria;
• Dreno;
• Água quente;
• Flush;
• Dosador em uso;
• Saída auxiliar (Pulso de 1s);
• Aquecimento: Liga controle de temperatura externo, ou vapor ou resistência.

O sensor de pressão substitui os pressostatos de nível, o que agiliza muito o processo, pois com apenas uma calibração, o técnico resolve o problema de ajustar os 3 níveis (baixo, médio e alto). Isso é possível porque a resposta de nosso sensor é analógica, de 1% em 1%. Portanto basta definir quais serão os níveis baixo, médio e alto, por ex. 15%, 30% e 45% da carga máxima de água.

Este sensor pode ser substituído por pressostatos de nível caso seja do interesse do cliente.

Tensão de entrada: 100Vac ~ 240Vac;

Tensão de saída: À dependender do modelo, temos contato seco e saídas 24Vdc para dosadores;

Peso aproximado: 900g;

Dimensões: 220x175x120mm;

Características do Software Controlador

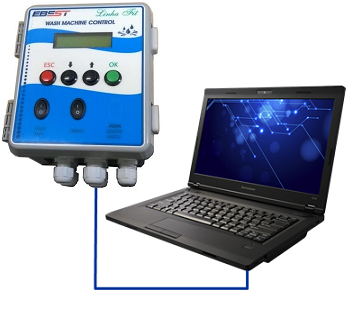

• Edição e parametrização de todo o sistema tanto pelo PC quanto pelo teclado do módulo. Módulos programados manualmente, podem ter todos os seus parâmetros e receitas salvos para posterior instalação em um novo módulo;
• Software de programação com interface simples, visando a facilidade de compreensão, edição e programação de módulos de controle;
• Função mudar passo incorporada;
• Proteção por senha para alterar parâmetros e receitas;
• Função “Repetir ciclo N vezes” incorporada;
• Visualização através do display do andamento da receita;
• Interpretação da dosagem por ml ou por Kg de roupa. Por Kg, as receitas são as mesmas para qualquer tamanho de máquina;
• Sistema inteligente de interpretação de receitas: Se uma determinada saída não foi programada como saída digital (relé), a receita é interrompida e o controlador avisa o operador para que execute a ação necessária. Portanto todas as receitas são iguais, independente do tipo de programação das saídas;
• Sistema de verificação de compatibilidade entre receita e parâmetros através do software do PC;
• Recuperação da receita em caso de falta de energia, com a opção de continuar o processo;
• Opção de pausar o processo manualmente para deixar de molho;
• Até 60 receitas podem ser programadas, com um máximo de 100 passos cada.

Todos estes fatores mais uma grande quantidade não listadas aqui, atribuem a esta cpu uma grande flexibilidade, tornando-a compatível com a maior parte das máquinas de lavar industriais instaladas no Brasil.

Toda esta tecnologia está disponível por um preço competitivo. Consulte-nos.
